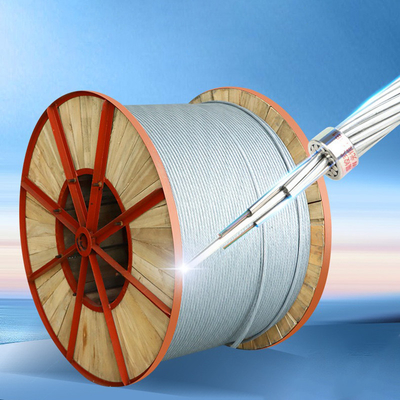

OPGW Ground Wire Cable 36 48 72 144 288 Core For Tower 220KV Line Construction
OPGW Ground Wire Cable
,Tower OPGW Ground Wire Cable
Product Description:

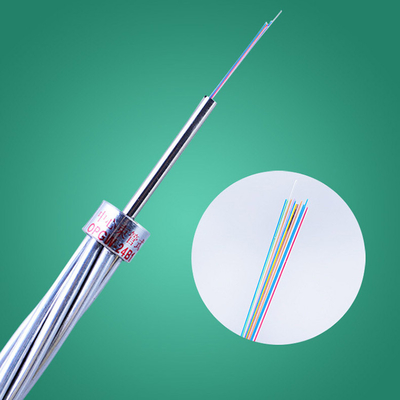

optical ground wire (also known as an OPGW or, in the IEEE standard, an optical fiber composite overhead ground wire) is a type of cable that is used in overhead power lines. Such cable combines the functions of grounding and telecommunications. An OPGW cable contains a tubular structure with one or more optical fibers in it, surrounded by layers of steel and aluminum wire. The OPGW cable is run between the tops of high-voltage electricity pylons. The conductive part of the cable serves to bond adjacent towers to earth ground, and shields the high-voltage conductors from lightning strikes. The optical fibers within the cable can be used for high-speed transmission of data, either for the electrical utility's own purposes of protection and control of the transmission line, for the utility's own voice and data communication, or may be leased or sold to third parties to serve as a high-speed fiber interconnection between cities
Main features:
1. Highquality standard design, testing and production, using Class A materials to ensure long-term reliability；
2. Easy maintenance, easy line span, its mechanical properties can meet the large line span; The outer layer of OPGW is metal-armoured, which has no effect on high voltage corrosion and degradation；
3. The construction of OPGW must be power outage, resulting in greater losses, so the construction of high-voltage lines above 110kv must use OPGW;
4. OPGW cable is mainly used for 500KV, 220KV and 110KV 35KV lines, limited by power failure, safety and other factors, mostly used for new lines；
5. Sealed stainless steel tube provides excellent moisture and extreme environmental protection .
|
Specification
|
Fiber Count
|
Diameter(mm)
|
Weight (kg/km)
|
RTS(KN)
|
Short Circuit(KA2s)
|
|
OPGW-80(82.3;46.8)
|
24
|
11.9
|
504
|
82.3
|
46.8
|
|
OPGW-70(54.0;8.4)
|
24
|
11
|
432
|
70.1
|
33.9
|
|
OPGW-80(84.6;46.7)
|
48
|
12.1
|
514
|
84.6
|
46.7 |
24芯 OPGW 光ファイバー複合架空地線 ACS より線構造
製品説明 このEbocom 24芯 OPGW (光ファイバー複合架空地線) ケーブルは、ストランド層構造を採用し、高電圧送電線向けに特別に設計されており、接地と通信の両方の機能を1本のケーブルで実現する必要がある場合に最適です。この構造は、ステンレス鋼管に収容された光ファイバーを特徴とし、アルミクラッド鋼線とアルミ合金線とともにストランド状に撚り合わされ、コンパクトで高強度なケーブルを形成しています。この設計は、優れた引張性能、導電性、および雷保護を提供し、長距離設置や過酷な環境に適しています。 主な特徴 24芯光ファイバー:電力網通信システム向けに、安定した高速データ伝送を提供します。 スト...
OPGW 72B1-50 空上地線ケーブル 24 48 72 96 塔220KVネットワーク通信のためのコア
製品の説明: OPGW、または光ファイバー複合架空地線は、架空送電線で使用される二重目的のケーブルで、接地と高速データ通信の両方を提供します。雷から送電線を保護する架空地線の機能と、長距離にわたってデータを送信する光ファイバーを組み合わせたものです。ケーブルは、鋼とアルミニウム合金線の保護外層で構成され、光ファイバーは中央のチューブに収容されています。 構造と技術仕様: 用途： OPGWケーブルは、過酷な環境条件に耐えるように設計されています。 一般的なタイプは、中央チューブの材質に基づいており、多くの場合、アルミクラッド鋼またはステンレス鋼です。 一部の設計では中央チューブを使用し、他の設計...
OPGW 光ファイバーケーブル SM 24 コア・パワー・システム 高電圧接地線 通信建設
OPGW 光ファイバーケーブル SM 24 コア 中央のステンレススチール管 (内部に光ファイバーが含まれている) は,アルミニウムコーティング鋼 (ACS) または混合ACSとアルミニウム合金ワイヤの単層または二重層で囲まれています.アルミ化ステンレス鋼管の設計は,より良い欠陥電流と雷撃抵抗を達成するためにアルミの横切りを増加させる小径と大きな欠陥電流を必要とするトランスミッションラインに適しています. 光ファイバーケーブル OPGW 特徴: 1) OPGW 光ケーブルの直径は小さく,塔の追加負荷は小さく,張力強度は高い. 2) 優れたストランディング技術により,繊維は長さを余分に持っていて...
OPGW オプティカル・グラウンドワイヤー ファイバー・オプティカルケーブル 12 24 ヒロス・コア 空中通信用
製品の説明: OPGW（光ファイバー複合架空地線）は、架空送電線で使用される光ファイバーケーブルの一種で、二重の機能を果たします。電力線（雷撃から）と高速データ通信ファイバーの両方を保護します。送電塔の上部に設置され、OPGWケーブルは今日のユーティリティ通信システムにおいて不可欠です。 OPGWケーブルは通常、次のコンポーネントで構成されています: 中央ファイバーユニット：これは、ステンレス鋼またはアルミニウム製の発射管を備えたシングルファイバーシステムで構成されています。 保護チューブ：これは、光ファイバーを包む鋼管、アルミニウム発射管、またはアルミニウム管です。 外部強度部材：これらは、...
