OPGW 光ファイバーケーブル SM 24 コア・パワー・システム 高電圧接地線 通信建設
SM OPGW 光ファイバーケーブル
,24コア OPGW 光ファイバーケーブル
OPGW 光ファイバーケーブル SM 24 コア

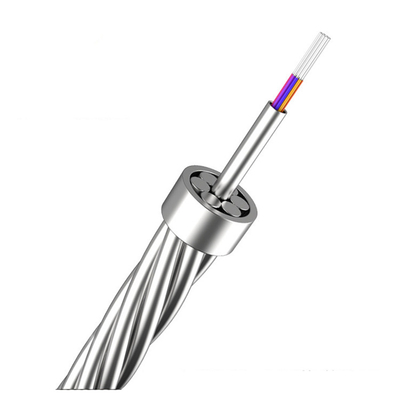

中央のステンレススチール管 (内部に光ファイバーが含まれている) は,アルミニウムコーティング鋼 (ACS) または混合ACSとアルミニウム合金ワイヤの単層または二重層で囲まれています.アルミ化ステンレス鋼管の設計は,より良い欠陥電流と雷撃抵抗を達成するためにアルミの横切りを増加させる小径と大きな欠陥電流を必要とするトランスミッションラインに適しています.
光ファイバーケーブル OPGW 特徴:
1) OPGW 光ケーブルの直径は小さく,塔の追加負荷は小さく,張力強度は高い.
2) 優れたストランディング技術により,繊維は長さを余分に持っていて,繊維がチューブの中で自由に移動することができます.ケーブルが張力にさらされると,光ファイバーをストレスのない状態に保つ.
3) 光ファイバーはステンレス鋼管で保護されています.
光ファイバーケーブル OPGW 適用:
旧い接地線と新しい高圧接地線構造の交換に適応する.
◎ 防雷や短回路電流の伝導を必要とする線に適用されます.
技術データ:
| ポイント | ユニット | 技術パラメータ |
| 繊維の種類 | / | Gさん652 |
| 繊維の衰弱 | 1310nm (dB/km) | ≤0.35 |
| 1550nm ((dB/km) | ≤0.21 | |
| 線形膨張係数 | ×10〜6°C | 13.9 |
| DC抵抗 (20 oC) | オム/km | 0.52 |
| 短電流 (1秒 40°C~200°C) | kA | 6.5 |
| 短流容量 (1秒,50°C~200°C) |
kA2.S | 126.8 |
| 最大許容温度 | oC | 200 |
| 最大許容電圧 (40%RTS) | kN | 43.92 |
| 日々のストレス (25%RTS) | kN | 21.96 |
| 最小許容する屈曲半径 | 動作時間:mm | 228 |
| 装置:mm | 300 | |
| 貯蔵温度と設置温度 | 貯蔵 oC | -40 ~ +80 |
| 装置 oC | -10 ~ +50 |
工場ショー:
24芯 OPGW 光ファイバー複合架空地線 ACS より線構造
製品説明 このEbocom 24芯 OPGW (光ファイバー複合架空地線) ケーブルは、ストランド層構造を採用し、高電圧送電線向けに特別に設計されており、接地と通信の両方の機能を1本のケーブルで実現する必要がある場合に最適です。この構造は、ステンレス鋼管に収容された光ファイバーを特徴とし、アルミクラッド鋼線とアルミ合金線とともにストランド状に撚り合わされ、コンパクトで高強度なケーブルを形成しています。この設計は、優れた引張性能、導電性、および雷保護を提供し、長距離設置や過酷な環境に適しています。 主な特徴 24芯光ファイバー:電力網通信システム向けに、安定した高速データ伝送を提供します。 スト...
OPGW 72B1-50 空上地線ケーブル 24 48 72 96 塔220KVネットワーク通信のためのコア
製品の説明: OPGW、または光ファイバー複合架空地線は、架空送電線で使用される二重目的のケーブルで、接地と高速データ通信の両方を提供します。雷から送電線を保護する架空地線の機能と、長距離にわたってデータを送信する光ファイバーを組み合わせたものです。ケーブルは、鋼とアルミニウム合金線の保護外層で構成され、光ファイバーは中央のチューブに収容されています。 構造と技術仕様: 用途： OPGWケーブルは、過酷な環境条件に耐えるように設計されています。 一般的なタイプは、中央チューブの材質に基づいており、多くの場合、アルミクラッド鋼またはステンレス鋼です。 一部の設計では中央チューブを使用し、他の設計...
OPGW オプティカル・グラウンドワイヤー ファイバー・オプティカルケーブル 12 24 ヒロス・コア 空中通信用
製品の説明: OPGW（光ファイバー複合架空地線）は、架空送電線で使用される光ファイバーケーブルの一種で、二重の機能を果たします。電力線（雷撃から）と高速データ通信ファイバーの両方を保護します。送電塔の上部に設置され、OPGWケーブルは今日のユーティリティ通信システムにおいて不可欠です。 OPGWケーブルは通常、次のコンポーネントで構成されています: 中央ファイバーユニット：これは、ステンレス鋼またはアルミニウム製の発射管を備えたシングルファイバーシステムで構成されています。 保護チューブ：これは、光ファイバーを包む鋼管、アルミニウム発射管、またはアルミニウム管です。 外部強度部材：これらは、...
24芯 OPGW 光ファイバーケーブル 中央チューブ構造 送電線用光ファイバー複合架空地線
製品の説明 このEbocom 24芯 OPGW (光ファイバー複合架空地線) ケーブルは、送電線向けに設計されており、光通信と接地機能の両方を単一の耐久性のあるケーブルに統合しています。 このモデルは、中心ステンレス鋼管構造を採用し、最大24本のシングルモードファイバーを収容し、過酷な屋外環境下でも優れた機械的強度、安定した光性能、長期的な信頼性を提供します。 Ebocomは、2つの独立したステンレス鋼光ファイバー管製造ラインと5つのOPGWストランドラインを所有しており、アルミクラッド鋼線とステンレス鋼管を組み合わせることで、一貫した品質と迅速な納品を保証します。 ケーブルの高い引張強度と耐...
