24芯 OPGW 光ファイバー複合架空地線 ACS より線構造
24コア OPGW 光ファイバーケーブル
,OPGW 架空地線 ACS
,より線構造 OPGW ケーブル
製品説明
このEbocom 24芯 OPGW (光ファイバー複合架空地線) ケーブルは、ストランド層構造を採用し、高電圧送電線向けに特別に設計されており、接地と通信の両方の機能を1本のケーブルで実現する必要がある場合に最適です。

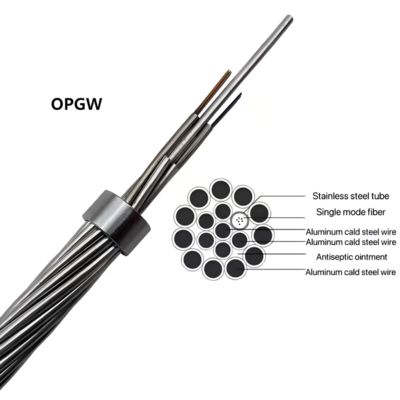

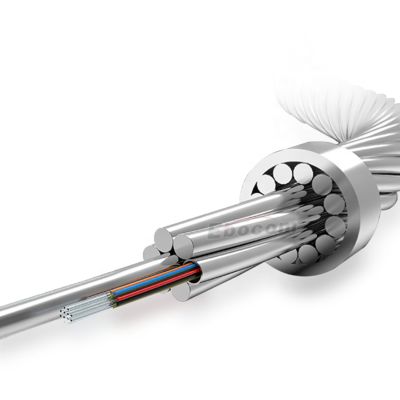

この構造は、ステンレス鋼管に収容された光ファイバーを特徴とし、アルミクラッド鋼線とアルミ合金線とともにストランド状に撚り合わされ、コンパクトで高強度なケーブルを形成しています。
この設計は、優れた引張性能、導電性、および雷保護を提供し、長距離設置や過酷な環境に適しています。
主な特徴
-
24芯光ファイバー:電力網通信システム向けに、安定した高速データ伝送を提供します。
-
ストランド層設計: 光ファイバーを収容したステンレス鋼管を、アルミクラッド鋼線とアルミ合金線とともにストランド状に撚り合わせ、優れた機械的保護を実現しています。
-
デュアル機能: 送電システムにおいて、接地線と通信媒体の両方の役割を果たします。
-
高引張強度: 110kV～500kV送電線における長距離設置に最適です。
-
優れた耐食性: 全金属構造とアルミクラッド鋼線により、屋外環境での長寿命を保証します。
-
効率的な電力線統合: 光通信と電力接地を組み合わせることで、ネットワーク構築を簡素化します。
-
カスタマイズ可能なオプション: 外径、ファイバータイプ、およびワイヤ構成は、プロジェクトの要件に合わせて設計できます。
用途
-
電力網通信およびSCADAシステム
-
送電および変電所の監視
-
高電圧線通信ネットワーク
-
スマートグリッドおよびユーティリティ自動化システム
-
高引張荷重を必要とする長距離架空設置
技術仕様
| 項目 | 仕様 |
|---|---|
| ファイバータイプ | ITU-T G.652D / G.657A1 シングルモード |
| ファイバー数 | 24芯 |
| 構造タイプ | ストランド層 OPGW (ステンレス鋼管 + ACS/AA線) |
| 強度部材 | アルミクラッド鋼 (ACS) / アルミ合金 |
| 外径 | 10.0～18.0 mm (カスタマイズ可能) |
| 引張強度 | 50～180 kN (構成による) |
| 短絡電流 | 10～25 kA / 1秒 (カスタマイズ可能) |
| 動作温度 | -40℃～+85℃ |
| 規格 | IEC 60794 / IEEE 1138 / ITU-T G.652D / GB/T 7424 |
Ebocomの利点
-
プロフェッショナルOPGWメーカー: 世界中の電力会社向けにOPGWおよびADSSケーブルを製造した12年以上の経験があります。
-
高い生産能力: 2本のステンレス鋼管ラインと5本のOPGWストランドラインにより、大量注文でも納期を確保します。
-
信頼できる品質: 各リールは、厳格な光減衰、引張、およびねじり試験を受けています。
-
オーダーメイドのエンジニアリングソリューション: さまざまな電圧レベル、スパン、および環境条件に対応するカスタマイズされた設計が利用可能です。
-
グローバルプロジェクトの実績: アジア、アフリカ、中東、南アメリカの主要な送電ネットワークで広く採用されています。
