OPGW 光ファイバーケーブル electrico コンポジット 低電圧 コンポジット 低電圧 電気 地線 中央管

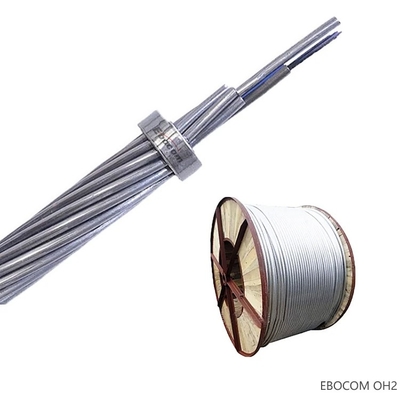

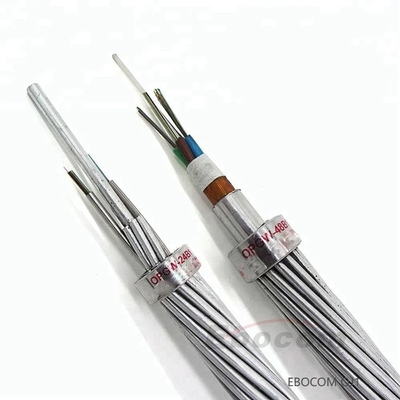

複合型OPGW光ファイバーケーブル

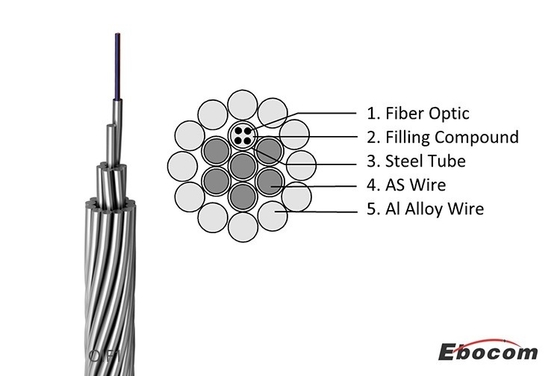

光ファイバーは水を遮断するステンレス鋼管に放っておき 水を遮断するケーブルペーストで満たします鋼管は,作業中に光ファイバーを保護し,隔熱管の外側のアルミニウム層はオプションです ステンレス鋼はケーブルの中心に位置していますアルミニウム製の鋼材とアルミニウム製の包装ワイヤの1層以上で保護されているアルミニウムで覆われた鋼鉄ワイヤーは,コンパクトな構造を形成するために,軽い個体の中でトラペゾイドの形に分布しています.硬い設置と運用条件に耐えるための機械的な強度と短回路状態では,導電性の温度上昇を制御します.
OPGW繊維ケーブルの特徴:
- OPGW光ケーブルの装甲層は機械的な強度が良いので,光ファイバーは磨きや拉伸ストレスから適切に保護できます光ファイバーが外力によって損傷しないようにする.
- OPGW光ケーブルの装甲層は,良質な防雷発射性能と短回路電流過負荷能力を持っています.したがって,光ファイバーは,まだ雷とショート回路の電流過負荷の条件下で正常に動作することができます.
- OPGW光ケーブルは,任意のスパンプを持つ電源柱の地面ワイヤの吊り点に上空の接地線として直接設置できます.
- ケーブルの直径は小さく,重量は軽いので,塔に大きな追加負荷をもたらさない. 動作温度は-40°C+70°C
適用:
- 110kVを超える高電圧の線路では,スパンプは比較的大きい (一般的に250m以上);
- 維持が容易で,線路の横断の問題を解決し,機械的特性により,大きな線路の需要を満たすことができます.
- OPGWの外層は金属装甲で,高圧電気腐食や劣化には影響しない.
- OPGWは建設中に電源を消さなければならないし,停電による損失は比較的大きいため,OPGWは110kV以上の新しい高圧線で使用されるべきである.
M についてアインTエクニカルPアラメーター:
| モデル | オプティカルケーブルの横断 | 定数断裂力 (kn) | ケーブル直径 (mm) | 重量 (kg/km) |
| OPGW | 40 | 54 | 8.7 | 313 |
| 50 | 61.4 | 9.6 | 348 | |
| 60 | 62.7 | 10.8 | 391 | |
| 70 | 80.8 | 11.4 | 478 | |
| 80 | 84.6 | 12 | 538 | |
| 90 | 57.3 | 12.6 | 587 | |
| 100 | 66.4 | 13.2 | 615 | |
| 130 | 88.1 | 15.6 | 65 |
