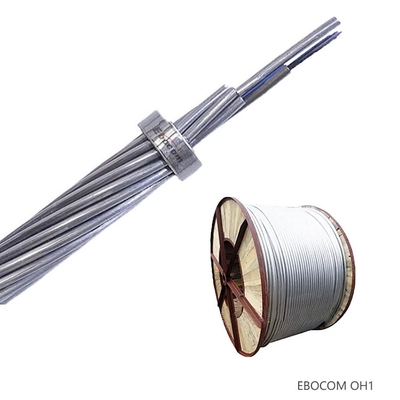

12 24 48 コア OPGW ローリングワイヤ オプティカルケーブル
48コア Opgw 光ファイバーケーブル
OPGW - 光ファイバー複合接地線は,接地線と通信の2重機能を持つ新しい設置電力線に適しています.特に正電圧と超高電圧の電源線に設置する. OPGWは,ファイバー通信機能を増加させ,古い電力ラインの従来の接地線を置き換えることができます.彼らはショートサーキット電流を導いて,雷抵抗を提供します.
OPGWケーブルの特徴
- ファイバースキャンは最大144です
- 耐腐食性
- キャベルの直径と重量は,他の接地線とほぼ同じです.塔への追加負荷は少なく,拉伸強度は高いです.
- ステンレス鋼のチューブストランディング技術により 繊維は二次的な長さを増し 管内を自由に移動できますケーブルが長さ帯のストレスを受ける間 繊維をストレスのない状態に保ちます.

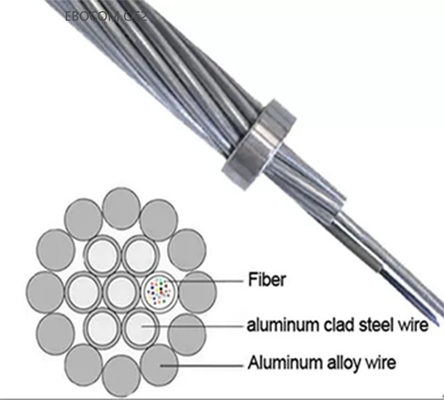

OPGWケーブル 製品構造:

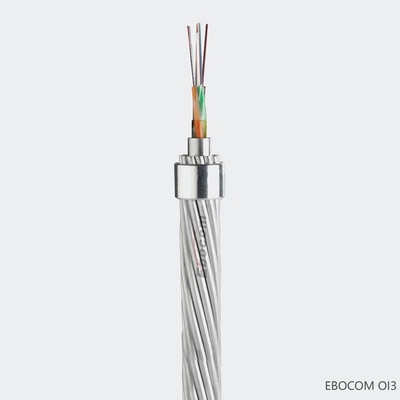

1- 光ファイバーは,密閉されたAlコーティング鋼管ユニットに緩やかに配置されます.
2 - 単層または多層アルで覆われた鋼鉄の線は,Alで覆われた中心ステンレス管の周りに結合しています.
OPGWケーブル メイン仕様:
| ポイント | ユニット | 技術パラメータ |
| 繊維の種類 | / | Gさん652 |
| 繊維の衰弱 | 1310nm (dB/km) | ≤0.35 |
| 1550nm ((dB/km) | ≤0.21 | |
| 線形膨張係数 | ×10〜6°C | 13.9 |
| DC抵抗 (20 oC) | オム/km | 0.52 |
| 短電流 (1秒 40°C~200°C) | kA | 6.5 |
| 短流容量 (1秒,50°C~200°C) |
kA2.S | 126.8 |
| 最大許容温度 | oC | 200 |
| 最大許容電圧 (40%RTS) | kN | 43.92 |
| 日々のストレス (25%RTS) | kN | 21.96 |
| 最小許容する屈曲半径 | 動作時間:mm | 228 |
| 装置:mm | 300 | |
| 貯蔵温度と設置温度 | 貯蔵 oC | -40 ~ +80 |
| 装置 oC | -10 ~ +50 |
会社のプロフィール:
2012年に設立された山東イボオプトロニクス技術株式会社 (Ebocom®) は,美しい春の都市に位置しています
Jinanの26,600m2の面積をカバーする. それは光ケーブルと通信機器の研究開発,生産,販売およびサービスに焦点を当てたハイテク企業です.Ebocom®は研究にコミットしています,光ケーブル製品と通信の開発と応用
私たちの製品には,様々な種類の光ケーブル (屋外/屋内光ケーブル,ADSS,OPGW,鉱山
ケーブル,FTTHドロップケーブル,パッチコードおよびピグテイル) ほか,光学ケーブルに関連するコネクタ,アクセサリーおよび
通信事業者,データセンター,企業ネットワーク,その他の通信に広く使用されています.
製品には,国家基準を厳格に遵守し,ISO9001,ISO14001,ISO45001,ISO50001,TLC認証を取得しています.国営ラジオ・テレビ局のネットワークアクセス認証Ebocom®は,R&Dイノベーションに焦点を当て,変化するニーズを満たすために常に技術の進歩を追求しています.
生産設備や検査設備 (光ファイバー染料設備,二次塗装設備,OPGW ユニットチューブ製造機器精密な光ファイバー検出器) を採用し,国内外で先進的なプロセス技術を吸収し,製品の高品質と信頼性を保証します.製品品質をさらに確保するために10年以上の継続的な革新と開発を経て,Ebocom®は多くの賞を受賞しています"ハイテク企業" "ガゼル企業" "特殊特殊新専門洗練された企業" "山東省優秀経営革新企業""AAAクレジットユニット""契約を遵守し信用できるユニット"など
