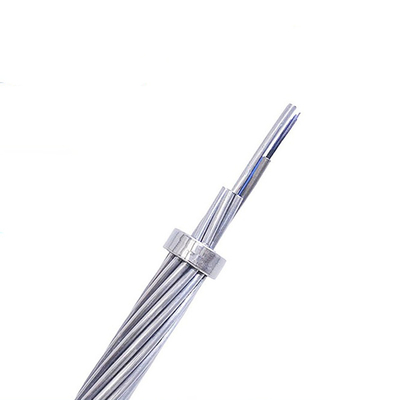

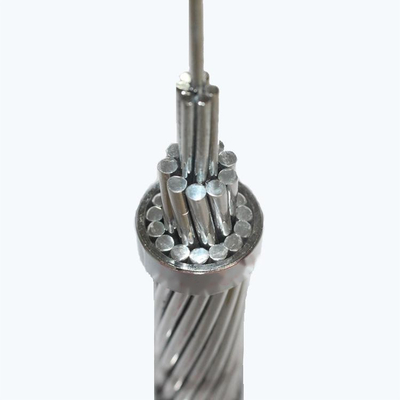

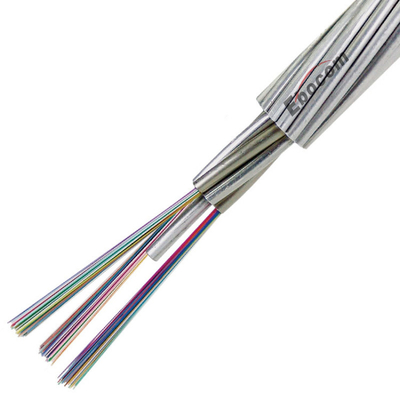

AA層 OPGW 48コア ファイバーオプティックケーブル シングルモード G652 固定線 室外空中ダイレクトリック
48コア Opgw 光ファイバーケーブル
,外部用空中用光ファイバーケーブルOPGW
OPGWケーブルは主に新しい高圧送電システムの通信線に使用されるか,元の空中高圧送電システムの既存の接地線を入れ替える.光ファイバー通信線を含んでおり,雷の衝突を防ぐために良い性能を持っています.
OPGWのメインキャラクター
- 光ケーブルの直径は小さいので,塔の追加負荷は小さい.
- アルミで覆われた鋼管の設計は合理的で 張力強度は高く 光ファイバーの長さが過剰に長くなることはよく制御されています
- 安全性能も良し 雷の保護も
- 異なる装甲組合せが異なる性能要件を満たすことができる.
OPGWの適用
OPGWケーブルは主に500KV,220KVおよび110KVの線で使用され,停電,セキュリティ,その他の要素によって制限されています.主に新しい線で使用されています.そのアプリケーションは:長いスパン (通常は250M以上).
OPGW 仕様
| OPGW-11387 について9;176.9) | |||
| タイプ | 単層/二層 | 構造 | アルミチューブ/アルコーティングステンレス鋼チューブ |
| 繊維数 | 24 | 材料 | アルミニウムで覆われた鋼線 (ACS) または混合型ACS線 アルミ合金用ワイヤ |
| 繊維の種類 | シングルモード | 設置済み | 110kv以上の高圧線 |
| 直径 (mm) | 12 | 体重 ((kg/km) | 500 |
| RTS (KN) | 81 | 短回路 (Ka2s) | 41 |
| 適用する | 空中/地面 (地) ケーブル | OEM | そうだ |
