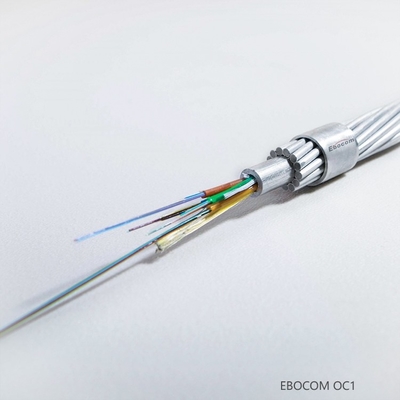

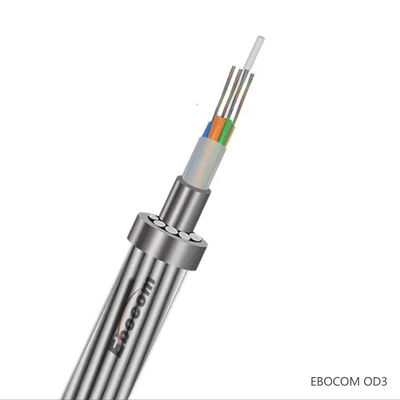

OPGW 光ファイバーケーブル価格 空中電源 地線 G652D ストランディング 12 24 36 48 コア
空中電源の地上線
,OPGW 線形光ファイバーケーブル
OPGWケーブルはアルミニウムで覆われた鋼鉄ワイヤーでできていて,高伝導性のある上空接地ワイヤに相当します.送電線の潜在的な電源流量削減に様々な役割を果たすことができます電力回数の過電圧を軽減し,通信線への電気線の干渉と危険な影響を改善します.光ファイバーは,反電磁気干渉と軽量性の特徴を持っています.電磁性腐食などの問題にも関わらず 直接送電線塔の上部に設置できますOPGW は より 信頼性 が 高く,機械 的 な 特性 が 優れている.
OPGWケーブルAパプリカーション
- 空気接地線
- 電源線通信システム
OPGWケーブルC特徴性s
- 高品質の設計・試験・製造基準で A級の材料を使って 長期的信頼性を確保します
- エンジニアリングのサポート,監督,ハードウェアの生産ラインのアクセサリーを提供
- ステンレス鋼管を密封して 光ファイバーを湿度や 雷などの極端な環境から保護します
- OPGWの建設は電源を遮断し,より大きな損失をもたらすため,OPGWは110KV以上の高電圧線の建設に使用されなければならない.
- 古いラインの再構築に適しています
OPGWケーブル寸法 と 特性
(OPGW-24B1-50参照)
| ポイント | ユニット | データ | ||
| OPGW | / | OPGW 50mm2 | ||
| 繊維 | / | 24B1 | ||

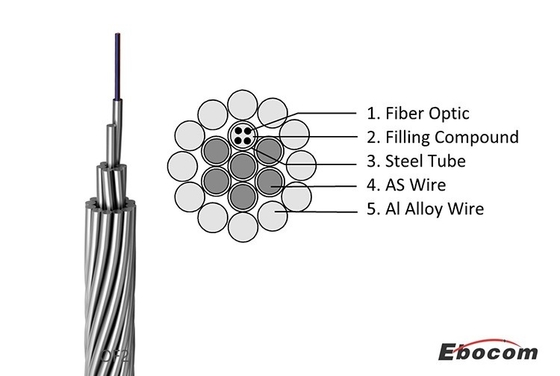

| 構造 | 外部 | ACS (LB20A) | PCS/mm | 6/3.2 |
| 中心部 | ステンレス鋼管 | PCS/mm | 1/3. オーケー2 | |
| 横断 | ACS | mm2 | 48.25 | |
| 横断 | mm2 | 48.25 | ||
| 横断方向 | / | 右手 | ||
| 直径 | mm | 9.6 | ||
| 体重 | kg/km | 344.0 | ||
| 平均張力強度 (RTS) | kN | 58.2 | ||
| MAT ((40%RTS) | kN | 23.28 | ||
| 日常ストレス (EDS) 25%RTS | kN | 14.55 | ||
| 弾性のモジュール (E-モジュール) | GPa | 162.0 | ||
| 熱延伸係数 | 10-6°C | 13.0 | ||
| 20°C DC抵抗 | オム/km | 1.78 | ||
| 0短時間電流 | kA | 6.9 | ||
| 短時間電流容量 | kA2.S | 12 | ||
| 短回路電流の許容温度範囲 | °C | 40〜200 | ||
| 最小曲がり半径 | mm | 20D | ||
| 引力重量比 | km | 17.2 | ||
