オプティカル・グラウンドワイヤー OPGW 光ファイバーケーブル G652 ファイバー 防水 24コア 電力価格

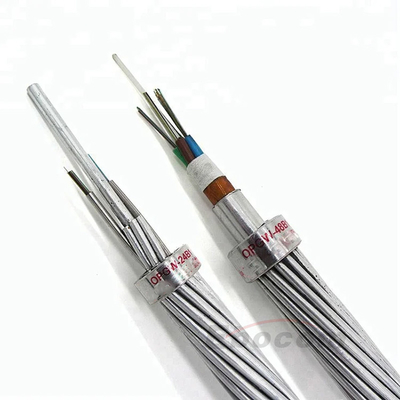

24コア OPGW 光ファイバーケーブル
,G652 OPGW 光ファイバーケーブル
オービュー
光ファイバー複合上空接地線 (OPGW) は,上空電源線に使用されるケーブルの一種である.このケーブルは接地と通信機能を統合する.

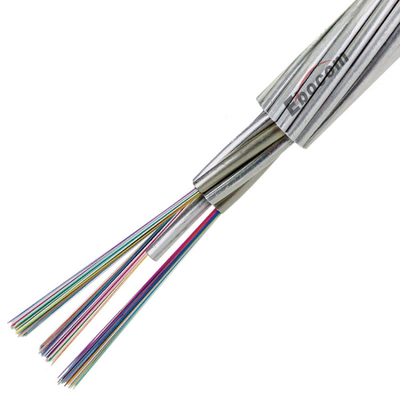

OPGWケーブルは,チューブに1つまたは複数の光ファイバーを巻き込み,鋼鉄およびアルミケーブルの層を持つ管状構造である.主に110kV,220kV,500kVに使用される.750kVと新しい高圧送電システム通信線.
また,古い高電圧送電システムで既存の接地線を交換するためにも使用できます.
OPGWケーブルの適用
OPGWケーブルは高電圧電源塔の頂部の間に敷かれていますケーブル の 導電 部分 は,隣接 し て いる 塔 を 地 に 結びつけ,高電圧 の 導電 器 を 雷 の 衝撃 から 保護 する ため に 用い られ ます特殊構造は,ユーザーのニーズに応じてカスタマイズすることができます.
特徴
- 大きなケーブル 直径 は,より 大きい 繊維 数 に 備え られ て い ます
- 安定した構造と高い信頼性
- 高張力と短回路電流容量は,機械的および電気的性質の最適なバランスを達成するために
- 二次繊維の余分な長さを得るために最適化された鎖設計
- ストランディングレイヤーの数は2層または3層で設計できます.
- シングルワイヤはアルミニウムで覆われた鋼鉄ワイヤまたはアルミニウム合金ワイヤとアルミニウムワイヤの組み合わせである.
建築とパフォーマンス
| 分類 | 材料 | 価値 | |
|
建設 |
光ファイバー | G652D/G655 など | 2 ¥ 48 |
| 保護管 | ステンレス鋼管 | 1.5 6mm | |
| 横断線 | ASワイヤ/AAワイヤ/Al Rod | 1.5 6mm | |
| 最大直径 | 18mm | ||
| 最大 横切断 | 200mm2 | ||
|
特徴 |
DL/T 832,IEC60794-4-10,IEEE1138などの規格に従って | ||
| 最大張力 (RTS) (kN) | 280 | ||
| 圧縮強度最大 ((N/100mm) | 2200 | ||
| 最大短流容量 (40°C~200°C) ((kA2s) | 100 | ||
| 曲線半径 (ダイナミック) | 20D | ||
| ミニ 屈曲半径 (静的) | 15D | ||
| 環境性能 | 設置 (°C) | -30から+60 | |
| 輸送と運用 (°C) | -40から+70 | ||
会社のプロフィール:
2012年に設立された山東イボオプトロニクス技術株式会社 (Ebocom®) は,美しい春の都市に位置しています
Jinanの26,600m2の面積をカバーする. それは光ケーブルと通信機器の研究開発,生産,販売およびサービスに焦点を当てたハイテク企業です.Ebocom®は研究にコミットしています,光ケーブル製品と通信の開発と応用
私たちの製品には,様々な種類の光ケーブル (屋外/屋内光ケーブル,ADSS,OPGW,鉱山
ケーブル,FTTHドロップケーブル,パッチコードおよびピグテイル) ほか,光学ケーブルに関連するコネクタ,アクセサリーおよび
通信事業者,データセンター,企業ネットワーク,その他の通信に広く使用されています.
製品には,国家基準を厳格に遵守し,ISO9001,ISO14001,ISO45001,ISO50001,TLC認証を取得しています.国営ラジオ・テレビ局のネットワークアクセス認証Ebocom®は,R&Dイノベーションに焦点を当て,変化するニーズを満たすために常に技術の進歩を追求しています.
生産設備や検査設備 (光ファイバー染料設備,二次塗装設備,OPGW ユニットチューブ製造機器精密な光ファイバー検出器) を採用し,国内外で先進的なプロセス技術を吸収し,製品の高品質と信頼性を保証します.製品品質をさらに確保するために10年以上の継続的な革新と開発を経て,Ebocom®は多くの賞を受賞しています"ハイテク企業" "ガゼル企業" "特殊特殊新専門洗練された企業" "山東省優秀経営革新企業""AAAクレジットユニット""契約を遵守し信用できるユニット"など
