複合設計における上空通信のための良好なOPGWGFGG652地面光ファイバーケーブル
複合設計 OPGW 光ファイバーケーブル
,空中通信 OPGW 光ファイバーケーブル
,G652 OPGW 光ファイバーケーブル

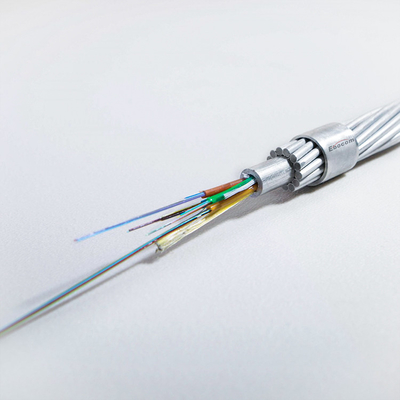

アルミニウム管は,単一のまたは二重アルミニウムコーティング鋼鉄線 (ACS) または混合ACS線とアルミニウム合金線で囲まれています. 耐腐蝕性良好です. 材料と構造は均一です.抗振動疲労性能が良い短回路電流はファイバーの伝送性能にほとんど影響せず,防雷性能も良好です.

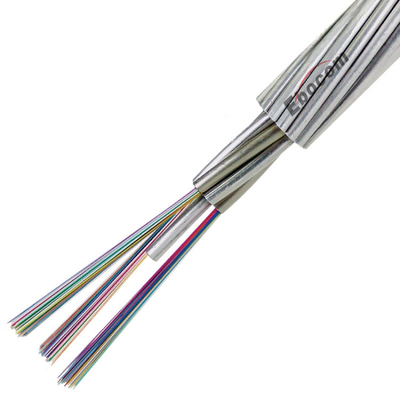

中央のステンレス鋼管の周りに,単一または二重アルミコーティング鋼鉄線 (ACS) または混合ACSとアルミワイヤを巻く.最も広く使用されているケーブルであり,最も一般的な電力ラインのニーズに完全に適応するように設計されています.
特徴:
- 高品質の標準設計,試験,製造で,長期的信頼性を確保するためにA級材料を使用します
- 容易な保守,容易なラインスパン,その機械的特性は大きなラインスパンを満たすことができます. OPGWの外層は金属装甲で,高電圧腐食と劣化には影響しません.
- OPGWの建設は停電で,損失が増えることがあるため,110kV以上の高圧線の建設は OPGWを使用しなければならない.
- OPGWケーブルは主に500KV,220KVおよび110KV35KV線に使用され,停電,安全性およびその他の要因により制限されており,主に新しい線に使用されています.
- 密封されたステンレス鋼管は,光ファイバーに優れた湿度と極端な環境保護を提供します
応用:
- 航空用地面ケーブル
- 電源線通信システム
- 3古いラインの変換に適しています
メカニカルパラメータ:
| モデル | 横切断 | 核 | オーダーデメリット (OD) | 重量 (kg/km) | RTS (KN) | 短回路KA2 |
| OPGW-12 (OPGW-40)6" 4.7) | 32 | 12 | 7.8 | 243 | 40.6 | 4.7 |
| OPGW-24 ((54; 8.4) | 42 | 24 | 9 | 313 | 54 | 8.4 |
| OPGW-24 ((43)5"0.6) | 42 | 24 | 9 | 284 | 43.5 | 10.6 |
| OPGW-36 ((55号) について9"7.5) | 54 | 36 | 10.2 | 394 | 67.8 | 13.9 |
| OPGW-48 (((73.7: 17.5) | 61 | 48 | 10.8 | 438 | 73.7 | 17.5 |
| OPGW-48 ((55号) について1" 24.5 | 61 | 48 | 10.8 | 358 | 55.1 | 24.5 |
| OPGW-54 (80号機)8" 21.7) | 68 | 54 | 11.4 | 485 | 80.8 | 21.7 |
| OPGW-6054 について5" 41.7) | 76 | 60 | 12 | 385 | 54.5 | 41.7 |
Nオート: 詳細は,私たちの販売と連絡してください
