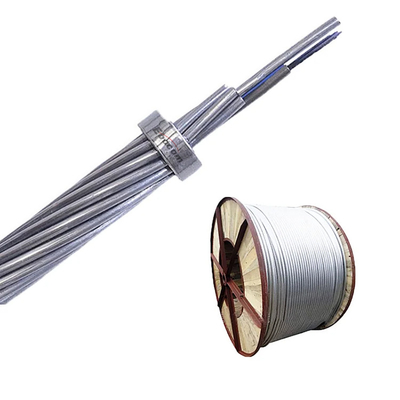

OPGW 地線 光ファイバーケーブル 12コア複合式上空ネットワーク建設
12コア OPGW 光ファイバーケーブル
OPGWケーブルは,通常金属コア,光ファイバー,酸素のない銅またはアルミニウムコーティング,隔熱および外層から構成される.メタルコアワイヤは,主に機械的緊張と電気負荷に耐えるために使用されます光ファイバーは光信号を伝達するために使用され,通信を達成するために使用することができます.送電線の温度や振動などの物理的パラメータを監視する.
OPGW光ケーブルは,電源配送線に使用される光接線ケーブルの一種である.光ファイバーと金属コアワイヤーを組み合わせて,高圧送電線の通信と監視システムに適しています.
OPGWケーブルには以下の利点があります.
- 反電磁干渉: 光ファイバー伝播は電磁干渉の影響を受けないため,OPGW 光ケーブルは高電圧送電線で良質な反電磁干渉能力を有する.
- マルチプレックス線:光ファイバーを使用して通信とデータ送信を達成し,電力会社に追加の通信チャネルを提供します.
- 監視機能:光ファイバーを使用して,電源システムの温度,振動,その他の物理パラメータを監視できます.リアルタイムでラインの状態を監視し,故障を検出する機能を提供.
- 高信頼性: OPGWケーブルは多層保護構造を採用し,外環境や自然災害の影響に耐える.
OPGW接地ワイヤの仕様:
| 違う 違う | ポイント | ユニット | 仕様 | |
| G.652D | ||||
| 1 | モードフィールド直径 | 1310nm | μm | 9.2±04 |
| 1550nm | μm | 10.4±05 | ||
| 2 | コーティング直径 | μm | 1240.8±07 | |
| 3 | 円形でないコーティング | % | ≤0.7 | |
| 4 | 中核コーティング同心点の誤り | μm | ≤0.5 | |
| 5 | コーティング直径 | μm | 245±5 | |
| 6 | コート・ノン・サーキュラー性 | % | ≤60 | |
| 7 | コーティング・コーティングの同心度誤差 | μm | ≤120 | |
| 8 | ケーブル切断波長 | nm | λcc≤1260 | |
| 9 | 弱さ (最大) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dB/km | ≤0.22 | ||
会社のプロフィール:
2012年に設立された山東イボオプトロニクス技術株式会社 (Ebocom®) は,美しい春の都市に位置しています
Jinanの26,600m2の面積をカバーする. それは光ケーブルと通信機器の研究開発,生産,販売およびサービスに焦点を当てたハイテク企業です.Ebocom®は研究にコミットしています,光ケーブル製品と通信の開発と応用
私たちの製品には,様々な種類の光ケーブル (屋外/屋内光ケーブル,ADSS,OPGW,鉱山
ケーブル,FTTHドロップケーブル,パッチコードおよびピグテイル) ほか,光学ケーブルに関連するコネクタ,アクセサリーおよび
通信事業者,データセンター,企業ネットワーク,その他の通信に広く使用されています.
製品には,国家基準を厳格に遵守し,ISO9001,ISO14001,ISO45001,ISO50001,TLC認証を取得しています.国営ラジオ・テレビ局のネットワークアクセス認証Ebocom®は,R&Dイノベーションに焦点を当て,変化するニーズを満たすために常に技術の進歩を追求しています.
生産設備や検査設備 (光ファイバー染料設備,二次塗装設備,OPGW ユニットチューブ製造機器精密な光ファイバー検出器) を採用し,国内外で先進的なプロセス技術を吸収し,製品の高品質と信頼性を保証します.製品品質をさらに確保するために10年以上の継続的な革新と開発を経て,Ebocom®は多くの賞を受賞しています"ハイテク企業" "ガゼル企業" "特殊特殊新専門洗練された企業" "山東省優秀経営革新企業""AAAクレジットユニット""契約を遵守し信用できるユニット"など
OPGW 光ファイバーケーブル SM 24 コア・パワー・システム 高電圧接地線 通信建設

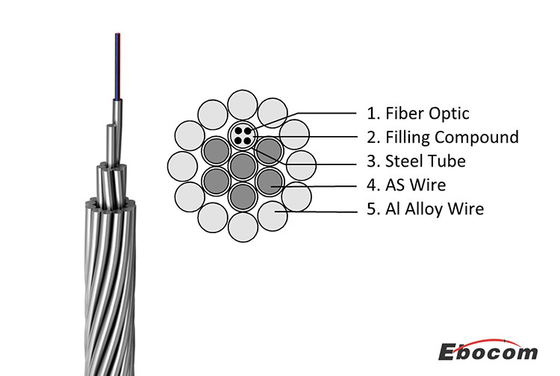

OPGW 光ファイバーケーブル SM 24 コア 中央のステンレススチール管 (内部に光ファイバーが含まれている) は,アルミニウムコーティング鋼 (ACS) または混合ACSとアルミニウム合金ワイヤの単層または二重層で囲まれています.アルミ化ステンレス鋼管の設計は,より良い欠陥電流と雷撃抵抗を達成するためにアルミの横切りを増加させる小径と大きな欠陥電流を必要とするトランスミッションラインに適しています. 光ファイバーケーブル OPGW 特徴: 1) OPGW 光ケーブルの直径は小さく,塔の追加負荷は小さく,張力強度は高い. 2) 優れたストランディング技術により,繊維は長さを余分に持っていて...
24芯 OPGW 光ファイバー複合架空地線 ACS より線構造
製品説明 このEbocom 24芯 OPGW (光ファイバー複合架空地線) ケーブルは、ストランド層構造を採用し、高電圧送電線向けに特別に設計されており、接地と通信の両方の機能を1本のケーブルで実現する必要がある場合に最適です。この構造は、ステンレス鋼管に収容された光ファイバーを特徴とし、アルミクラッド鋼線とアルミ合金線とともにストランド状に撚り合わされ、コンパクトで高強度なケーブルを形成しています。この設計は、優れた引張性能、導電性、および雷保護を提供し、長距離設置や過酷な環境に適しています。 主な特徴 24芯光ファイバー:電力網通信システム向けに、安定した高速データ伝送を提供します。 スト...
OPGW 72B1-50 空上地線ケーブル 24 48 72 96 塔220KVネットワーク通信のためのコア
製品の説明: OPGW、または光ファイバー複合架空地線は、架空送電線で使用される二重目的のケーブルで、接地と高速データ通信の両方を提供します。雷から送電線を保護する架空地線の機能と、長距離にわたってデータを送信する光ファイバーを組み合わせたものです。ケーブルは、鋼とアルミニウム合金線の保護外層で構成され、光ファイバーは中央のチューブに収容されています。 構造と技術仕様: 用途： OPGWケーブルは、過酷な環境条件に耐えるように設計されています。 一般的なタイプは、中央チューブの材質に基づいており、多くの場合、アルミクラッド鋼またはステンレス鋼です。 一部の設計では中央チューブを使用し、他の設計...
OPGW オプティカル・グラウンドワイヤー ファイバー・オプティカルケーブル 12 24 ヒロス・コア 空中通信用
製品の説明: OPGW（光ファイバー複合架空地線）は、架空送電線で使用される光ファイバーケーブルの一種で、二重の機能を果たします。電力線（雷撃から）と高速データ通信ファイバーの両方を保護します。送電塔の上部に設置され、OPGWケーブルは今日のユーティリティ通信システムにおいて不可欠です。 OPGWケーブルは通常、次のコンポーネントで構成されています: 中央ファイバーユニット：これは、ステンレス鋼またはアルミニウム製の発射管を備えたシングルファイバーシステムで構成されています。 保護チューブ：これは、光ファイバーを包む鋼管、アルミニウム発射管、またはアルミニウム管です。 外部強度部材：これらは、...
