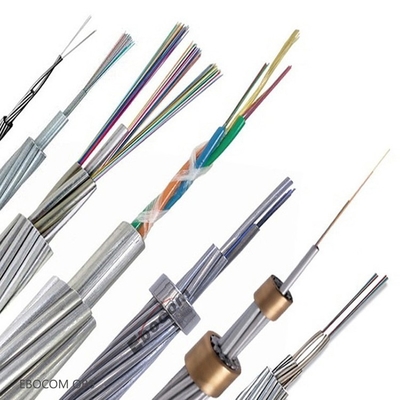

オプグウ 室外用空中用光ファイバーケーブル 12 24 48コア 接地線 通信線 シングルジャケット 光ファイバーケーブル

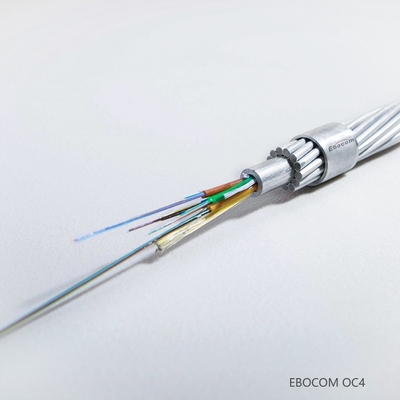

12コア OPGW 光ファイバーケーブル
,48コア Opgw 光ファイバーケーブル
,24コア OPGW 光ファイバーケーブル
OPGW光ファイバー,また光ファイバー複合線 (OPGW optical fiber composite) とも呼ばれ,オーバーロードグラウンドワイヤー (Overload Ground Wire) とも呼ばれ,光ファイバー複合線 (Fiber optic composite overhead ground wire) とも呼ばれ,高電圧電信線の接地線に光ファイバーを設置することでこの構造は,通常OPGW光ファイバーケーブルと呼ばれる接地線と通信の二重機能を組み合わせています.
主要な特徴OPGWケーブル:
1高品質の標準的な設計,テスト,生産,長期的信頼性を確保するためにA級材料を使用します.
2. 容易な保守,容易なラインスパン,その機械的特性は大きなラインスパンを満たすことができます. OPGWの外層は金属装甲で,高電圧腐食と劣化には影響しません.
3OPGWの建設は,電力の切断で,損失が増え,高電圧線が110kVを超える場合,OPGWを使用しなければならない.
4OPGWケーブルは主に500KV,220KVおよび110KV35KV線に使用され,停電,安全性およびその他の要因により制限され,主に新しい線に使用されます.

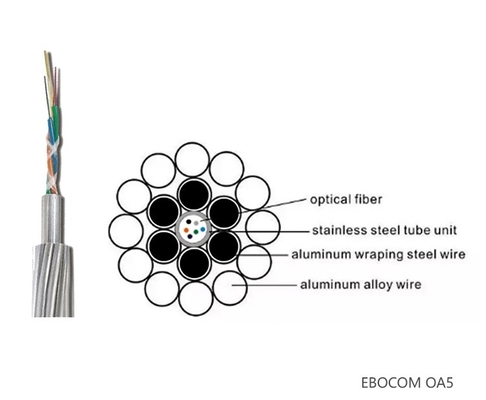

5.密閉されたクロム製の鋼管は 光ファイバーに 優れた湿度と 強力な環境保護を提供します
OPGW接地線 適用:
OPGW光ケーブルは,電力産業,電源伝送および配送線 (すなわち電源配送線) で使用されています. 500KV,220KV,110KVの電圧レベルライン),音声,ビデオ,データ送信,SCADAネットワーク,アリエル地面線,ダークファイバーリーシング.
|
違う 違う
|
ポイント
|
ユニット
|
仕様
|
|
|
G.652D
|
||||
|
1
|
モードフィールド直径
|
1310nm
|
μm
|
9.2±04
|
|
1550nm
|
μm
|
10.4±05
|
||
|
2
|
コーティング直径
|
μm
|
1240.8±07
|
|
|
3
|
円形でないコーティング
|
%
|
≤0.7
|
|
|
4
|
中核コーティング同心点の誤り
|
μm
|
≤0.5
|
|
|
5
|
コーティング直径
|
μm
|
245±5
|
|
|
6
|
コート・ノン・サーキュラー性
|
%
|
≤60
|
|
|
7
|
コーティング・コーティングの同心度誤差
|
μm
|
≤120
|
|
|
8
|
ケーブル切断波長
|
nm
|
λcc≤1260
|
|
|
9
|
弱さ (最大)
|
1310nm
|
dB/km
|
≤0.36
|
|
1550nm
|
dB/km
|
≤0.22
|
||
会社のプロフィール:
2012年に設立された山東イボオプトロニクス技術株式会社 (Ebocom®) は,美しい春の都市に位置しています
Jinanの26,600m2の面積をカバーする. それは光ケーブルと通信機器の研究開発,生産,販売およびサービスに焦点を当てたハイテク企業です.Ebocom®は研究にコミットしています,光ケーブル製品と通信の開発と応用
私たちの製品には,様々な種類の光ケーブル (屋外/屋内光ケーブル,ADSS,OPGW,鉱山
ケーブル,FTTHドロップケーブル,パッチコードおよびピグテイル) ほか,光学ケーブルに関連するコネクタ,アクセサリーおよび
通信事業者,データセンター,企業ネットワーク,その他の通信に広く使用されています.
製品には,国家基準を厳格に遵守し,ISO9001,ISO14001,ISO45001,ISO50001,TLC認証を取得しています.国営ラジオ・テレビ局のネットワークアクセス認証Ebocom®は,R&Dイノベーションに焦点を当て,変化するニーズを満たすために常に技術の進歩を追求しています.
生産設備や検査設備 (光ファイバー染料設備,二次塗装設備,OPGW ユニットチューブ製造機器精密な光ファイバー検出器) を採用し,国内外で先進的なプロセス技術を吸収し,製品の高品質と信頼性を保証します.製品品質をさらに確保するために10年以上の継続的な革新と開発を経て,Ebocom®は多くの賞を受賞しています"ハイテク企業" "ガゼル企業" "特殊特殊新専門洗練された企業" "山東省優秀経営革新企業""AAAクレジットユニット""契約を遵守し信用できるユニット"など
