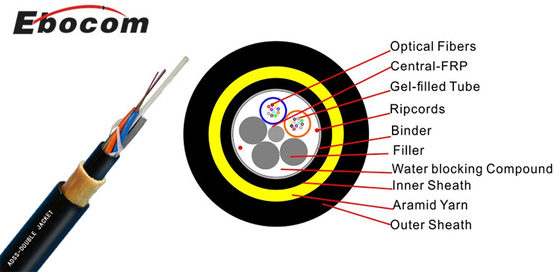

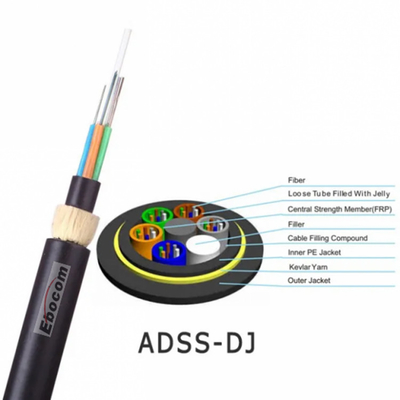

ハイコネクト ADSS ファイバーオプティックケーブル 24 コア SM ダブルジャケット インターネット通信
インターネット通信 ADSS 光ファイバーケーブル
,二重ジャケットADSSの光ファイバケーブル
,24 コア ADSS 光ファイバーケーブル
記述
物理的パラメータ
| スパン (m) | 氷+風:0mm+35m/sec | 氷+風:12mm+30m/sec | ||||||
|---|---|---|---|---|---|---|---|---|
| ケーブルO.D. (mm/in) | ケーブル重量 (kg/km) / ((lb/kft) | マックス.作業張力 (N/lb) | 最大.Sag ((%) | ケーブルO.D. (mm/in) | ケーブル重量 (kg/km) / ((lb/kft) | マックス.作業張力 (N/lb) | 最大.Sag ((%) | |
| 100 | 13.9/5.472 | 152/102 について01 | 7578/1704 | 2 | 13.8/0543 | 1500.0/10067 | 6621/1489 | 2 |
| 200 | 14.3/0562 | 161/108 だった05 | 10430/2346 | 3 | 14.1/0555 | 157.0/105 だった37 | 9000/2024 年 | 3 |
| 400 | 15.9/0625 | 199/133 年56 | 23221/5223 | 3 | 15.4/0606 | 1870.0/125 だった50 | 19225/4331 | 3 |
| 500 | 16.7/0657 | 220/147号号65 | 30590/6881 | 3 | 16.1/0633 | 204.0/13691 | 24885/5598 | 3 |
| 600 | 16.3/0641 | 209/140. その通りだ27 | 26952/6063 | 4 | 15.7/0618 | 196.0/13154 | 22154/4983 | 4 |
| 800 | 16.5/0649 | 216/144 について97 | 29452/6625 | 5 | 15.9/0625 | 201.0/13490 | 24042/5408 | 6 |
| 1000 | 16.7/0657 | 221/148号号32 | 31271/7034 | 6 | 16.1/0633 | 204.0/13691 | 24407/5490 | 6 |
上記の表は,利用可能なすべてのタイプをカバーしていません.他のADSSケーブルは,異なるスパンとサグ環境に応じて顧客の要求に応じて製造することができます.
| 最小屈曲半径: | 最大圧縮負荷: | 4000N | |
| 設置中: | 20×OD | 繰り返された影響: | 4.4 N.m (J) |
| 動作中に | 10×OD 非装甲ケーブル | 扭曲 (扭曲) | 180×10 × 125×OD |
| 20×OD 装甲ケーブル | サイクリック・フレキシング | 100サイクル | |
| 温度範囲: | |||
| 動作温度範囲: | -40°C (−40°F) から +70°C (−158°F) | 圧縮耐性: | 263N/cm (1250lb/in) |
| 貯蔵温度範囲: | -50°C (−58°F) から +70°C (−158°F) |
