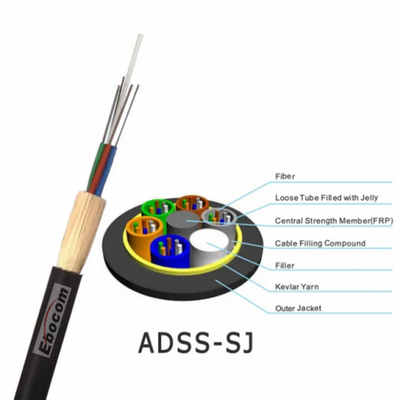

全誘電自立型光ファイバーケーブル シングルジャケット ADSS 12 24 48芯 通信用
無料のサンプルとクーポンを私に連絡してください.
WhatsAPPについて:0086 18588475571
ウェチャット: 0086 18588475571
スカイプ: sales10@aixton.com
24時間オンラインでサポートします
x商品の詳細
| ファイバータイプ | G652D/G657A1 A2 | 繊維数 | 2-288中心 |
|---|---|---|---|
| 強度メンバー | FRP | ジャケット | PE |
| ジャケットの色 | 黒 | ブランド | OEM |
| ハイライト | ADSSの光ファイバケーブル48の中心,誘電自立型光ファイバーケーブル,シングルジャケット ADSS 通信ケーブル |
||
製品の説明
説明

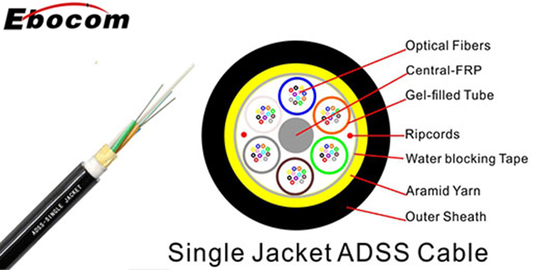

ADSS（All-Dielectric Self-Supporting）ケーブルは、別個のメッセンジャーワイヤーまたはサポートケーブルを不要にします。金属部品を含まないため、完全に非導電性であり、送電線の高電圧環境での設置に安全です。自己支持設計と耐久性のある構造により、電柱間の長いスパンが可能になり、幅広い温度範囲で安定した性能を提供します。
特徴
全誘電体：
非金属の絶縁材料で構成されており、ケーブルを電流が通過するのを防ぎ、高電圧線付近での使用に安全です。
自己支持：
ケーブルの内部構造は、自重と外部負荷を支えるのに十分な機械的強度を提供し、別個の金属製サポートワイヤーを不要にします。
防水：
ケーブル内のルーズチューブは、光ファイバーを湿気から保護し、安定した性能を確保するために、防水ゲルで満たされています。
SZストランド：
光ファイバーチューブは、ケーブル内で逆方向に振動（またはSZストランド）されており、中間スパンへのアクセスを容易にし、設置時のストレスや環境条件からファイバーを保護するためのたるみを提供します。
高強度：
ADSSケーブルは、長スパンや要求の厳しい空中用途に必要な高い機械的強度を提供するために、アラミドヤーンなどの補強要素を組み込んでいます。
耐トラックジャケット：
電界での設置には、浸食やドライバンドアーク放電による損傷を防ぐために、特殊な耐トラックポリエチレン（TRPE）外被が利用可能です。
物理的パラメータ
| スパン(m) | 氷+風：0mm+35m/秒 | 氷+風：12mm+30m/秒 | ||||||
|---|---|---|---|---|---|---|---|---|
| ケーブル外径(mm/in) | ケーブル重量 (kg/km)/(lb/kft) | 最大動作張力(N/lb) | 最大たるみ(%) | ケーブル外径(mm/in) | ケーブル重量 (kg/km)/(lb/kft) | 最大動作張力(N/lb) | 最大たるみ(%) | |
| 100 | 13.9/5.472 | 152/102.01 | 7578/1704 | 2 | 13.8/0.543 | 150.0/100.67 | 6621/1489 | 2 |
| 200 | 14.3/0.562 | 161/108.05 | 10430/2346 | 3 | 14.1/0.555 | 157.0/105.37 | 9000/2024 | 3 |
| 400 | 15.9/0.625 | 199/133.56 | 23221/5223 | 3 | 15.4/0.606 | 187.0/125.50 | 19225/4331 | 3 |
| 500 | 16.7/0.657 | 220/147.65 | 30590/6881 | 3 | 16.1/0.633 | 204.0/136.91 | 24885/5598 | 3 |
| 600 | 16.3/0.641 | 209/140.27 | 26952/6063 | 4 | 15.7/0.618 | 196.0/131.54 | 22154/4983 | 4 |
| 800 | 16.5/0.649 | 216/144.97 | 29452/6625 | 5 | 15.9/0.625 | 201.0/134.90 | 24042/5408 | 6 |
| 1000 | 16.7/0.657 | 221/148.32 | 31271/7034 | 6 | 16.1/0.633 | 204.0/136.91 | 24407/5490 | 6 |
* 上記の表は、利用可能なすべてのタイプを網羅していません。他のADSSケーブルは、異なるスパンとたるみ環境に応じて、お客様のご要望に応じて製造できます。
| 最小曲げ半径： | 最大圧縮荷重： | 4000N | |
| 設置中： | 20×OD | 繰り返し衝撃： | 4.4 N.m (J) |
| 動作中 | 非装甲ケーブルの場合は10×OD | ねじれ（ねじり）： | 180×10回、125×OD |
| 装甲ケーブルの場合は20×OD | 周期的屈曲： | 100サイクル | |
| 温度範囲： | |||
| 動作温度範囲： | -40℃(-40℉)～+70℃(+158℉) | 耐圧壊性： | 263N/cm (1250lb/in) |
| 保管温度範囲： | -50℃(-58℉)～+70℃(+158℉) |
