優れた拉伸性 ADSS 光ファイバーケーブル 12-144 ネットワーク通信のためのコアシングルダブルジャケット
無料のサンプルとクーポンを私に連絡してください.
WhatsAPPについて:0086 18588475571
ウェチャット: 0086 18588475571
スカイプ: sales10@aixton.com
24時間オンラインでサポートします
x商品の詳細
| 繊維の種類 | G652D/G657A1 A2 | 繊維数 | 2-288中心 |
|---|---|---|---|
| 筋力のあるメンバー | FRP | ジャケット | PE |
| ジャケットの色 | ブラック | ブランド | OEM |
| ハイライト | ネットワーク通信 ADSS 光ファイバーケーブル 優れた拉伸性 ADSS 光ファイバーケーブル,Excellent Tensile ADSS Fiber Optic Cable |
||
製品の説明
記述
この"全電圧自立型 (ADSS) "ケーブルは,短距離,中距離,長距離の空中自立型アプリケーション用に設計されています.ADSSケーブルは,ケーブルテレビ事業者のための迅速かつ経済的な展開方法を提供します中短距離条件や川,山など複雑な地形における電力伝送システムに適しています 説明

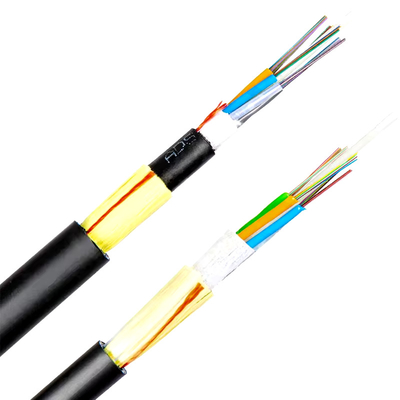

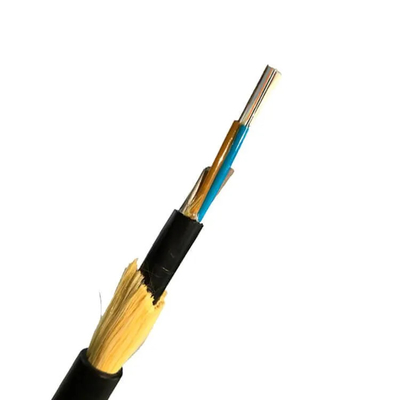

このケーブルは,中央の強化の周りに3層まで巻き込み,PE外膜で固定されたチューブまたはフィラー付き5〜36の束で構成されています.各チューブには6〜12の繊維が含まれます.すべてのコア繊維は防水粘着剤で満たされていますフィルラーはケーブルの形を維持するために使用できます
水で膨らむテープは,ケーブルコアを渦巻きに巻く.アラミド線は,ケーブルの周りを強化するために渦巻きに配置されています.外部 の 殻 は,アラミド 線 の 層 を 密く 包み て いる. ケーブルシートには,オプションの内側ポリエチレンシートと外側ポリエチレンシートまたはAT (防滑) シートが含まれます.ケーブル表面の誘発電圧が12KVを超えると,AT外蓋材が使用されている場合AT外層では,作業点での最大電場強度は35KVに達する.長距離アプリケーションでは,二層層の設計を検討することができます.簡単に取り除くために,オプションの引引線は,シート層の下に配置することができます.
物理的パラメータ
| スパン (m) | 氷+風:0mm+35m/sec | 氷+風:12mm+30m/sec | ||||||
|---|---|---|---|---|---|---|---|---|
| ケーブルO.D. (mm/in) | ケーブル重量 (kg/km) / ((lb/kft) | マックス.作業張力 (N/lb) | 最大.Sag ((%) | ケーブルO.D. (mm/in) | ケーブル重量 (kg/km) / ((lb/kft) | マックス.作業張力 (N/lb) | 最大.Sag ((%) | |
| 100 | 13.9/5.472 | 152/102 について01 | 7578/1704 | 2 | 13.8/0543 | 1500.0/10067 | 6621/1489 | 2 |
| 200 | 14.3/0562 | 161/108 だった05 | 10430/2346 | 3 | 14.1/0555 | 157.0/105 だった37 | 9000/2024 年 | 3 |
| 400 | 15.9/0625 | 199/133 年56 | 23221/5223 | 3 | 15.4/0606 | 1870.0/125 だった50 | 19225/4331 | 3 |
| 500 | 16.7/0657 | 220/147号号65 | 30590/6881 | 3 | 16.1/0633 | 204.0/13691 | 24885/5598 | 3 |
| 600 | 16.3/0641 | 209/140. その通りだ27 | 26952/6063 | 4 | 15.7/0618 | 196.0/13154 | 22154/4983 | 4 |
| 800 | 16.5/0649 | 216/144 について97 | 29452/6625 | 5 | 15.9/0625 | 201.0/13490 | 24042/5408 | 6 |
| 1000 | 16.7/0657 | 221/148号号32 | 31271/7034 | 6 | 16.1/0633 | 204.0/13691 | 24407/5490 | 6 |
上記の表は,利用可能なすべてのタイプをカバーしていません.他のADSSケーブルは,異なるスパンとサグ環境に応じて顧客の要求に応じて製造することができます.
| 最小屈曲半径: | 最大圧縮負荷: | 4000N | |
| 設置中: | 20×OD | 繰り返された影響: | 4.4 N.m (J) |
| 動作中に | 10×OD 非装甲ケーブル | 扭曲 (扭曲) | 180×10 × 125×OD |
| 20×OD 装甲ケーブル | サイクリック・フレキシング | 100サイクル | |
| 温度範囲: | |||
| 動作温度範囲: | -40°C (−40°F) から +70°C (−158°F) | 圧縮耐性: | 263N/cm (1250lb/in) |
| 貯蔵温度範囲: | -50°C (−58°F) から +70°C (−158°F) |
