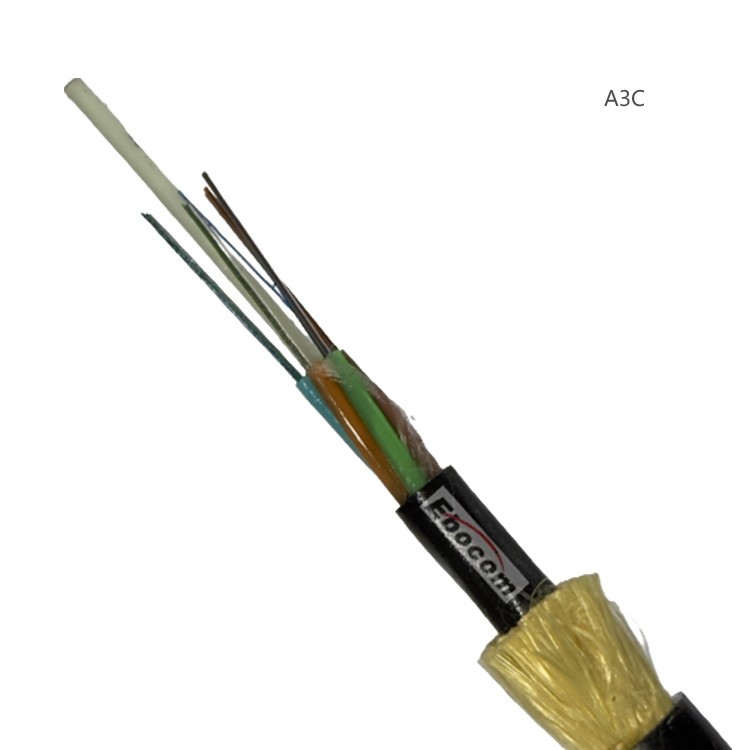

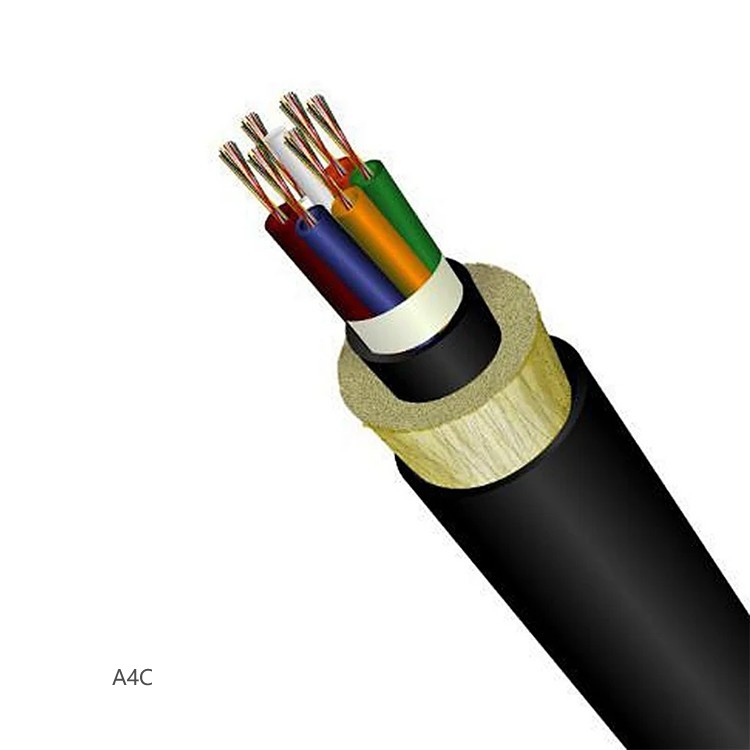

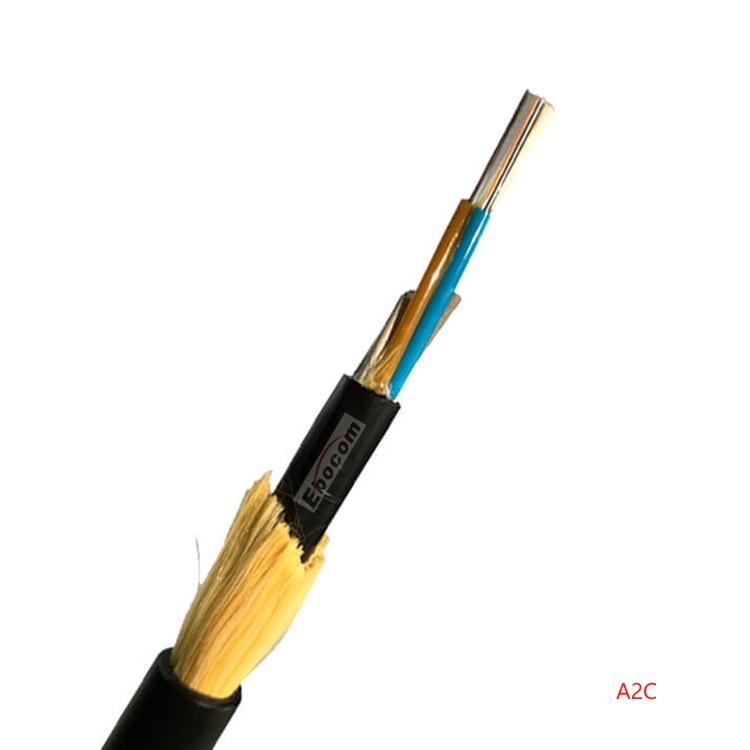

レイヤ・ストランド ADSS ファイバー・オプティックケーブル
ADSS 光ファイバーケーブル

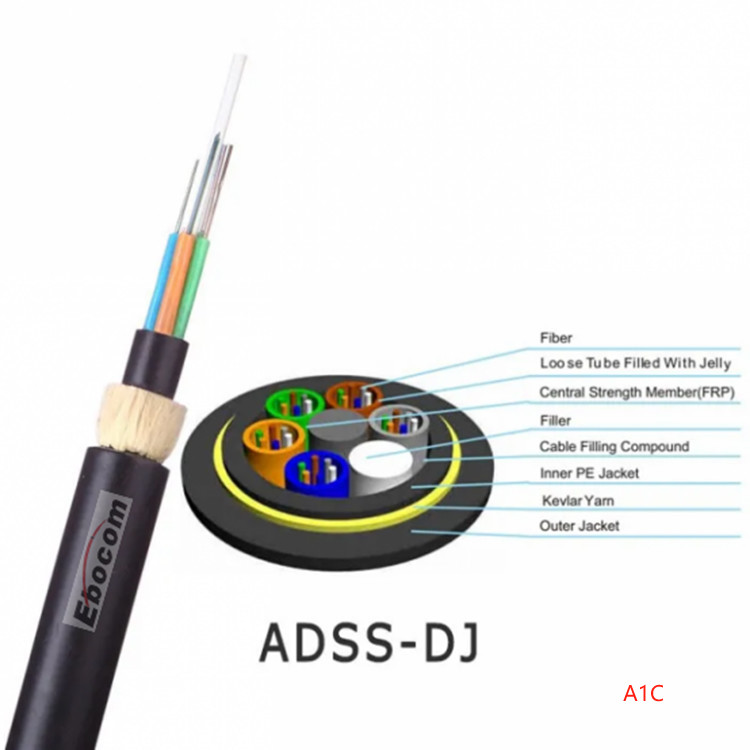

光ファイバーと水阻害剤が,層線付きのADSS光ケーブルに加えられ,同時に光ファイバーの松散管に加わります.そして,中央強度メンバー (通常はFRP) に異なるゆるい管を巻きアラミド繊維,最後にPEまたはATシールドで挤出された.この構造のADSS光ファイバーケーブルの緩いチューブと中央強度メンバーの詰め膏は,完全に一緒に扭曲され,その防水性能を確保する異なる要求に応じて様々な反横圧対策があります.
ADSS 光ファイバーケーブルの特徴:
- ADSS 光ファイバーケーブルは電源なしで設置できる.
- 軽量でケーブル直径が小さい 塔に負荷が少ない
- 大幅な範囲で 1200mまで
- 電気腐食に耐性のあるポリエチレンシールドを採用します
- 非金属構造,雷保護
- 輸入アラミド繊維で,好抗性と温度性能があり,北部の厳しい天候に適しています.
- 寿命が長ければ 30年まで使える
複数の産卵方法:
オーバーヘッド,直接埋葬,パイプライン,水中など,多余の長さがよりよく制御され,コアの数が大きいなど,様々な機会に適しています.
メカニカル性能:
| ポイント | ユニット | 仕様 | ||||||||||||
| 繊維数 | 4~8 | 10~18 | 14~24 | 38~48 | 38~48 | 50~60 | 62~72 | 74~84 | 86~96 | 98~108 | 110~120 | 122〜132 | 124〜144 | |
| ケーブル重量 | kg/km | 80 | 80 | 80 | 85 | 85 | 88 | 95 | 100 | 105 | 110 | 110 | 115 | 120 |
| スパン | m | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| EDS | KN 関連品 | 1.5 | ||||||||||||
| マット | KN 関連品 | 4 | ||||||||||||
| RTS | KN 関連品 | 10 | ||||||||||||
| ミニ 屈曲半径 (ダイナミック) | mm | 20D | ||||||||||||
| 折りたたみの半径 (静的) | mm | 10D | ||||||||||||
| 張力 力 を 確立 する | N | 1350 | ||||||||||||
| 動作温度 | °C | -40~+70 | ||||||||||||
| 貯蔵温度 | °C | -40~+60 | ||||||||||||
| 設置温度 | °C | 15 | ||||||||||||
| 風速を設定する | m/s | 0 | ||||||||||||
| 温度 最大 風速 | °C | 5 | ||||||||||||
| マックス 風速 | m/s | 25 | ||||||||||||
| 温度は最高 氷 | °C | - 5 | ||||||||||||
| 風速は最大 氷 | m/s | 10 | ||||||||||||
| 氷の厚さ | mm | 5 | ||||||||||||
| サグを設置する | % | 1.86 | ||||||||||||
ケーブルパラメータ:
| ポイント | 仕様 | |||||||||||||
| 繊維数 | 4~8 | 10~18 | 14~24 | 38~48 | 38~48 | 50~60 | 62~72 | 74~84 | 86~96 | 98~108 | 110~120 | 122〜132 | 124〜144 | |
| 緩いチューブ数 | 1 | 2 | 4 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |
| 填料数 | 5 | 4 | 2 | 3 | 2 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | |
| 色のついたコーティング繊維 | 外径 | 245±10μm | ||||||||||||
| 色 | 青,オレンジ,緑,茶色,灰色,白,赤,黒,黄色,紫,ピンク,ターコイズ | |||||||||||||
| | 外径 | 2.0±0.1mm | ||||||||||||
| 材料 | PBT | |||||||||||||
| 色 | 青,オレンジ,緑,茶色,灰色,白,赤,黒,黄色,紫,ピンク,ターコイズ | |||||||||||||
| 詰め合わせ物 (チューブ) | トキソトロプゼリー | |||||||||||||
| | 中心強度帯材 | FRP | ||||||||||||
| 中心強度帯の直径 | 2.2mm2 | |||||||||||||
| アラミド繊維 | ||||||||||||||
| アラミド糸の部分 | 4.6mm2 | |||||||||||||
| 水栓 | 防水テープ/水で膨らむ素材 | |||||||||||||
| | 厚さ | 2.0mm | ||||||||||||
| 直径 | 9.5mm | 9.5mm | 9.5mm | 9.8mm | 9.8mm | 10mm | 10.5mm | 11.5mm | 12mm | 12.5mm | 13.5mm | 14mm | 14.5mm | |
| 材料 | PE/AT | |||||||||||||
| 色 | ブラック | |||||||||||||
