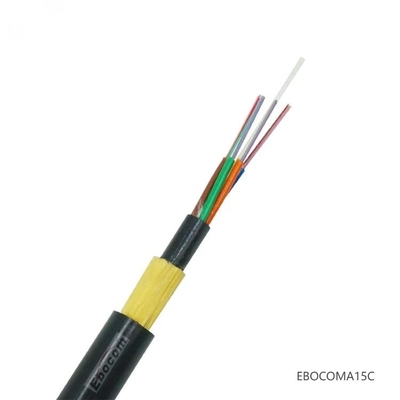

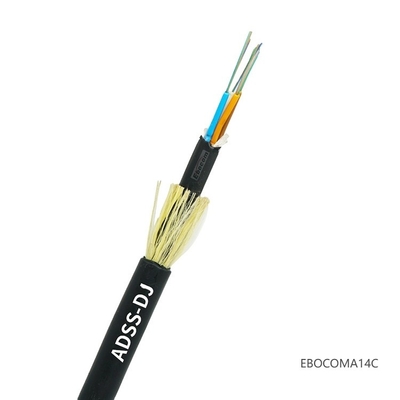

スパン100m ADSS 全ダイエレクトリック 48 96コア シングルモード 屋外光ファイバーケーブル
96中心ADSSの光ファイバケーブル
,48中心ADSSの光ファイバケーブル

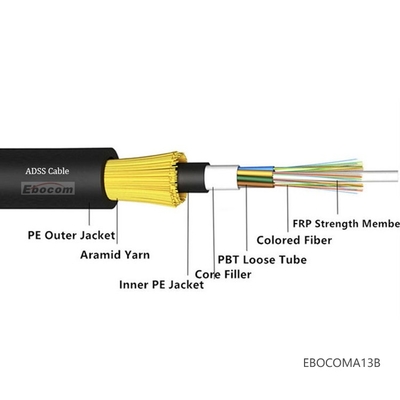

非金属 耐久性帯,自立型,ゼリーで満たされた,ポリエチレン (PE) 内蓋,ケヴラー強化,PEまたはAT外蓋 外ドア電信用光ファイバーケーブル
適用する特性:
220kV以内の高電圧電源配送線を同じポールまたは塔に設置する.
電気回路で実行できます.
通信と電力の伝送は異なるシステムであり,設置と修理は互いに影響することなく動作することができます
電気フィールドを計算し,コンピュータで正確に下ろし,最適な設置場所を決定します.
仕様:
| 基準外径 (mm) | 基準重量 | 日々の最大労働時間 | 最大許容される作業張力 KN | 断裂強度 KN | 強度部 CSA mm2 | 弾性モジュール KN/mm2 | 熱膨張係数×10-6/k | 適したスパン | ||||
| kg/km | (m) | |||||||||||
| PE カーブ | AT シート | A について | B について | C について | D | |||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
| 13 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
| 13.3 | 137 | 148 | 3 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1 | 420 | 280 | 400 | 280 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 | 480 | 320 | 460 | 320 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22 | 16.4 | 0.6 | 570 | 380 | 550 | 380 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18 | 0.3 | 670 | 460 | 650 | 460 |
| 15.5 | 190 | 204 | 9 | 26 | 60 | 32.2 | 19.1 | 0.1 | 750 | 530 | 750 | 510 |
| 15.6 | 194 | 208 | 10.5 | 28 | 70 | 33 | 19.6 | 0.1 | 800 | 560 | 800 | 560 |
| 16.3 | 211 | 226 | 12.75 | 34 | 85 | 40 | 20.1 | 0.1 | 880 | 650 | 880 | 650 |
| 16.8 | 226 | 242 | 15.45 | 41 | 103 | 48 | 24 | -0だった4 | 1000 | 750 | 1000 | 760 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51 | 25.1 | -0だった5 | 1100 | 800 | 1100 | 830 |
| 17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | -0だった6 | 1180 | 880 | 1180 | 900 |
| 保存/操作温度: -40°Cから+70°C | ||||||||||||
