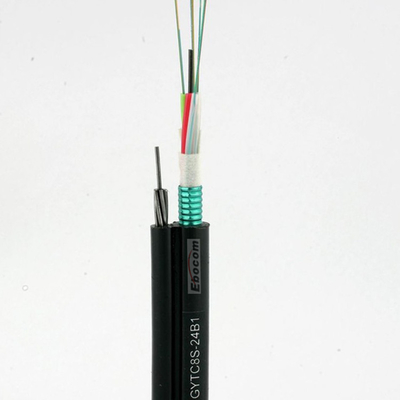

GYTC8S 図 8 光ファイバーケーブル 2-14 の底部の自助装置のG652D 管の単体モード
GYTC8S フィギュア8 レッドスウェルタ
記述
GYTC8S 光ファイバーケーブル,ケーブルの構造は高モジュールプラスチックからできています 防水コンポジットローズチューブ,シングルモードとマルチモード光ファイバー,金属強化懸垂線ケーブルの中央にFRPが配置されています. ケーブルの中央にFRPが配置されています.コンパクトの円形ケーブルコアは,緩い袖 (パッキングガスケット) と中心強化コアから構成されていますケーブルコアに平行に金属強化ケーブルを敷いた後,PEシートがケーブルコアになります.ケーブルコアが長さでプラスチックで覆われたプラスチック製の鋼筋のストライプで覆われています
主要な特徴
* 繊維の余分な長さの正確な制御により,ケーブルの良好な耐張性と環境保護特性が保証されます.
* 両面のプラスチック製のステールテープは,湿度や横圧に優れた耐性を有します.
* 鉄筋鋼筋は,自立のケーブル設置に必要な拉伸強さを保証します.
* このケーブルは,長さ100m以下の自立式上空配線に適しており,吊り線やケーブルハンガーに節約しながら,より効率的な建設を可能にします.
適用分野
この製品は長距離およびオフィス内通信に適しています.
繊維の仕様:
| G.652D (B1.3) 単調光ファイバーの技術パラメータ | |||
| 特徴 | 条件 | 指定値 | 単位 |
| オプティカル特性 | |||
| モードフィールド直径 (MFD) | 1310nm 1550nm |
9.2±04 10.4±08 |
μm μm |
| 切断波長 (λcc) | ≤1260 | nm | |
| 減衰係数 | 1310nm 1383nm 1550nm |
<0.35 <0.35 <0.22 |
dB/km dB/km dB/km |
| マクロ屈曲損失 | φ75mm,100回転,1550nmで | ≤0.1 | dB |
| 減衰の不均一性 | ≤0.05 | dB | |
| 分散係数 | 1288~1339nm 1271~1360nm 1550nm |
≤35 ≤53 ≤18 |
PS/nm.km) PS/nm.km) PS/nm.km) |
| ゼロ分散波長 | 1300~1324年 | nm | |
| 最大零分散傾き | ≤0.093 | PS/ ((nm2.km) | |
| グループ屈折指数 (典型値) | 1310nm 1550nm |
1.466 1.467 |
|
| ジオメトリック特性 | |||
| コーティング直径 | 125.0±10 | μm | |
| 中核/コーティングの同心度誤差 | ≤0.8 | μm | |
| 円形でないコーティング | ≤10 | % | |
| コーティング直径 | 245.0±10 | μm | |
| コーティング/コーティングの同心度誤差 | ≤120 | μm | |
| 塗装の非円形性 | ≤8 | % | |
| 彩色のコーティングの直径 | 250.0±15 | μm | |
| メカニカル特性 | |||
| カーリング (半径) | ≥4 | m | |
| ストレスの証明 | > 0 でした69 | GPA | |
| コーティングストライプの力 | 平均値 ピーク値 |
1.0-50 1.3-8.9 |
N N |
| ダイナミック・ストレスの腐食感性パラメータ (nd値) | ≥20 | ||
